CA970A数字大口径钳形电流表

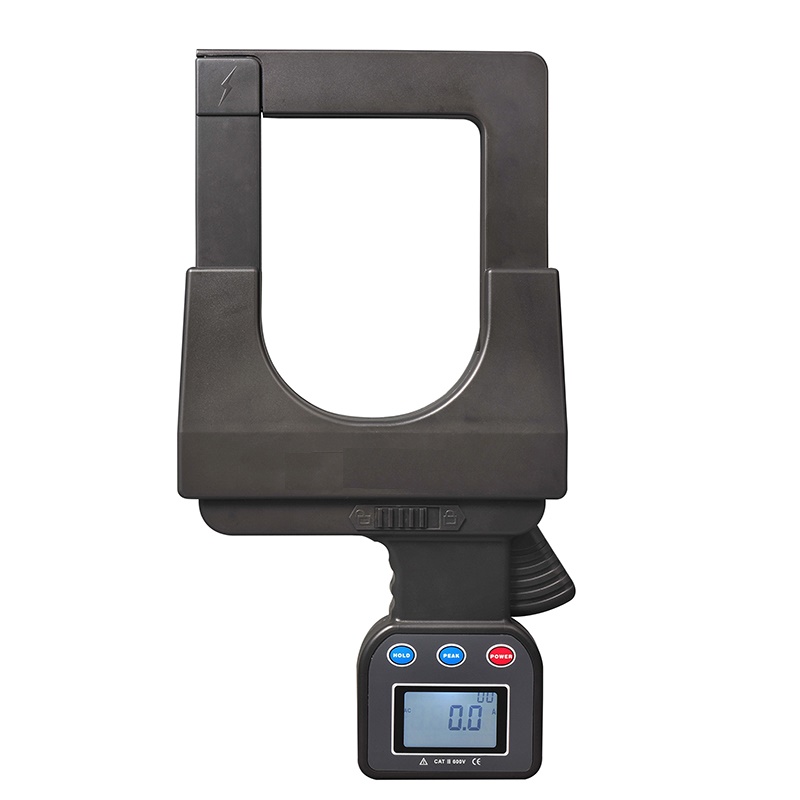

CA9700A数字超大口径钳形电流表超大口径、高精度、高抗干扰能力。交流电流测量，电流量程：0.0A～4000A，分辨力：0.1A，钳口尺寸：108X148 mm。配有RS232接口数据上传功能，数据存储99组。
一．简介
CA9700A数字超大口径钳形电流表超大口径、高精度、高抗干扰能力。交流电流测量，电流量程：0.0A～4000A，分辨力：0.1A，钳口尺寸：108X148 mm。配有RS232接口数据上传功能，数据存储99组。 是专为测量交流电流而精心设计制造的，采用CT技术及数字集成技术，超大口径(108mm×148mm：可钳φ108mm电缆或160mm×4mm扁钢地线，全自动，LCD显示，一目了然，方便快捷。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
CA9700A数字超大口径钳形电流表超大口径、高精度、高抗干扰能力。交流电流测量，电流量程：0.0A～4000A，分辨力：0.1A，钳口尺寸：108X148 mm。配有RS232接口数据上传功能，数据存储99组。 其钳头铁芯选用特殊合金，采用磁性屏蔽技术，外界磁场的影响小，确保了常年无间断测量的高精度、高稳定性、高可靠性。仪表具有RS232接口，可存储99组数据，通过系统软件上传所存数据到电脑，便于历史数据读取、保存、打印等功能。仪表还具有背光功能、数据保持功能，是电工维护检测的必备工具。
CA9700系列钳形电流表型号类别：
|
型 号 |
名 称 |
量 程 |
分辩率 |
钳口尺寸 |
|

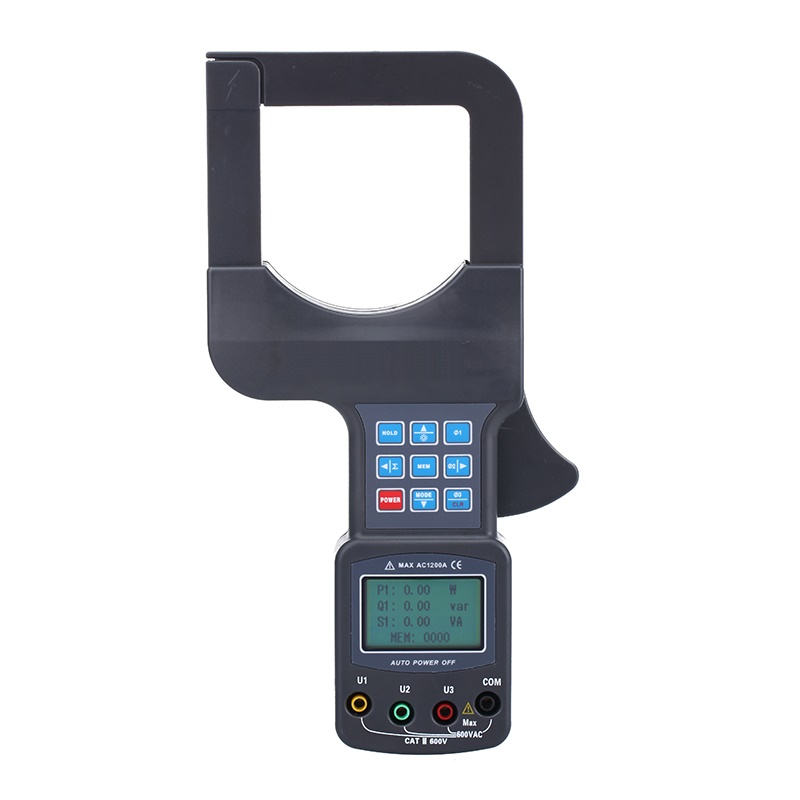

CA9700 |
大口径钳形漏电流表 |
AC 0.00mA～1200A；0.00V～600V |
0.01mA |
80×80mm |
|
CA970A |
大口径钳形漏电流表 |
AC 0.00mA～2000A；0.00V～600V |
0.01mA |
|
|
CA970B |
大口径钳形电流表 |
AC0.0A～2500A；0.00V～600V |
0.1A |
|
|
CA9710 |
超大口径钳形漏电流表 |
AC 0.0mA～3200A |
0.1mA |
108×148mm |
|
CA9710A |
超大口径钳形电流表 |
AC0.0A～4000A |
0.1A |
|
|
CA9700D |
超大口径钳形交直流电流表 |
AC0.0A～1000A；DC0.0A～2000A |
0.1A |
二．技术规格
|
功 能 |
大电流测试 |
|
电 源 |
6V DC(LR6×4节碱性干电池,连续使用12小时) |
|
电流量程 |
AC 0.0A～4000A |
|
*高分辨率 |
AC 0.1A |
|
测量精度(23℃±3℃，70%RH以下，导线处于钳口中心位置) |
AC 0.0A～499A ±2%±5dgt |
|
AC500A～999A ±3%±5dgt |
|
|
AC1000A～2999A ±4%±5dgt |
|
|
AC3000A～4000A ±5%±5dgt |
|
|
仪表质量 |
仪表：1.5kg(含电池) |
|
仪表尺寸 |
长350mm×宽180mm×厚55mm |
|
钳口尺寸 |
108mm×148mm(可钳φ108mm导线，或160mm×4mm扁钢地线) |
|
显示模式 |
4位LCD数字显示，长宽47mm×28.5mm |
|
采样速率 |
约2次/秒 |
|
测试方式 |
钳形CT，积分方式 |
|
频 率 |
50Hz、60Hz自动识别 |
|
通讯接口 |
有RS232接口，实现所存数据上传电脑，便于保存分析数据 |
|
通 讯 线 |
RS232通讯线，长1.8米 |
|
背 光 灯 |
有 |
|
数据存储 |
99组，闪烁显示“FULL”符号表示存储已满 |
|
数据保持 |
数据保持功能：“HOLD”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
自动关机 |
开机约5分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池 |
|
导线位置 |
被测试导线处于钳口的中心位置 |
|
线路电压 |
AC 600V以下线路测试 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘强度 |
AC 3700kV/rms(铁心与外壳之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
|
换 档 |
全自动切换 |
|
随机附件 |
钳表：1件； RS232专用通讯线：1条；软件光盘：1件；电池LR6：4节；仪表箱：1件 |
三．现场应用
