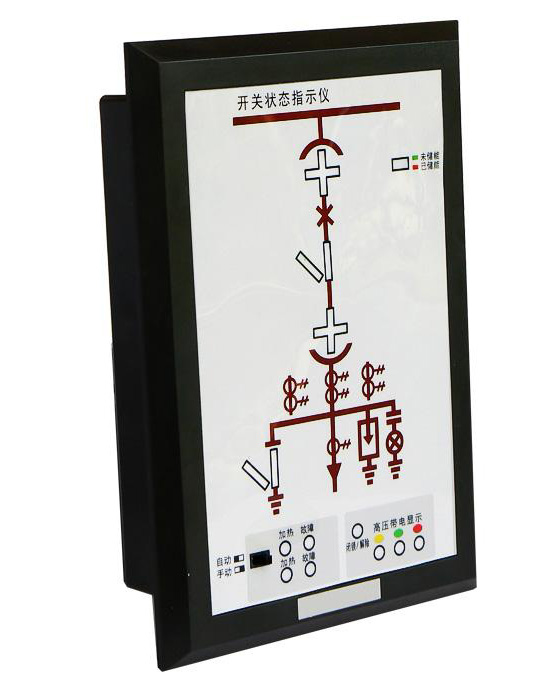

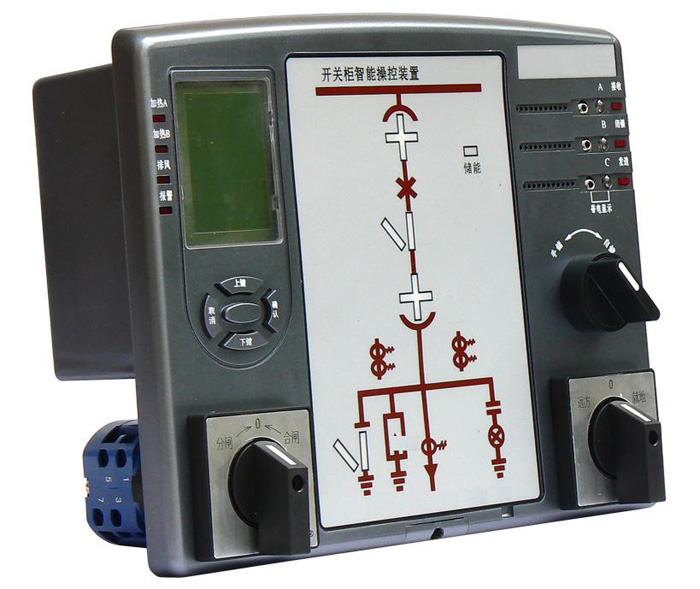

开关状态指示仪

产品概述：

它集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带点闭锁及温、湿度控制等多功能于一体，指示功能可分可合，用户选用时只要提供一次方案图即可。另外产品还可以根据用户的要求实现回路电量参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。

技术指标：

1、电源：AC220V±10%    50Hz ; DC220V

2、工作环境：温度：-20℃～70℃  相对湿度：≤95%RH

3、功耗：≤10W

4、耐压强度：外壳与端子之间大于AC2000V

5、绝缘性能：外壳与端子之间大于100MΩ

6、模拟指示说明：

◆ 断路器状态指示（无源触点输入）：      ◆ 弹簧储能指示（无源触点输入）：

    合闸时，合闸触点闭合，红色模拟条亮      触点闭合，红色弹簧符号亮，表示已储能

    分闸时，分闸触点闭合，绿色模拟条亮      触点断开，绿色弹簧符号亮，表示未储能

◆ 断路器位置指示（无源触点输入）       ◆ 接地刀闸位置指示（无源触点输入）：

    工作位置触点闭合时，红色模拟条亮        触点闭合，红色模拟条亮，表示接地合闸

   试验位置触点闭合时，绿色模拟条亮         触点断开，绿色模拟条亮，表示接地断开

7、高压带电指示部分（带电自检功能）

◆ LED启辉电压（kV）： 母线电压×0.15～0.65

◆ 闭锁启辉电压（kV）：母线电压×0.65

8、温、湿度控制部分

◆ 传感器路数：两路凝露，两路温度

◆ 逻辑关系：当湿度≥93%RH或将形成凝露时加热，湿度精度5级。

    温度≤6℃时，启动加热；≥16℃时，停止加热，温度精度2级。

◆ 断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合。

9、RS485通讯

10、外形尺寸：220×150×32(mm)

   安装尺寸：197×132(mm)

性能特点：

A:

★ 开关状态显示（断路器、手车、隔离刀、接地刀及储能等）

★ 三相高压带电指示及闭锁控制

★ 加热除湿控制（两路凝露、两路温度）

★ 加热器回路断线报警

★  RS485通讯接口

B:

★ 开关状态显示（断路器、手车、隔离刀、接地刀及储能等）

★ 三相高压带电指示及闭锁控制
