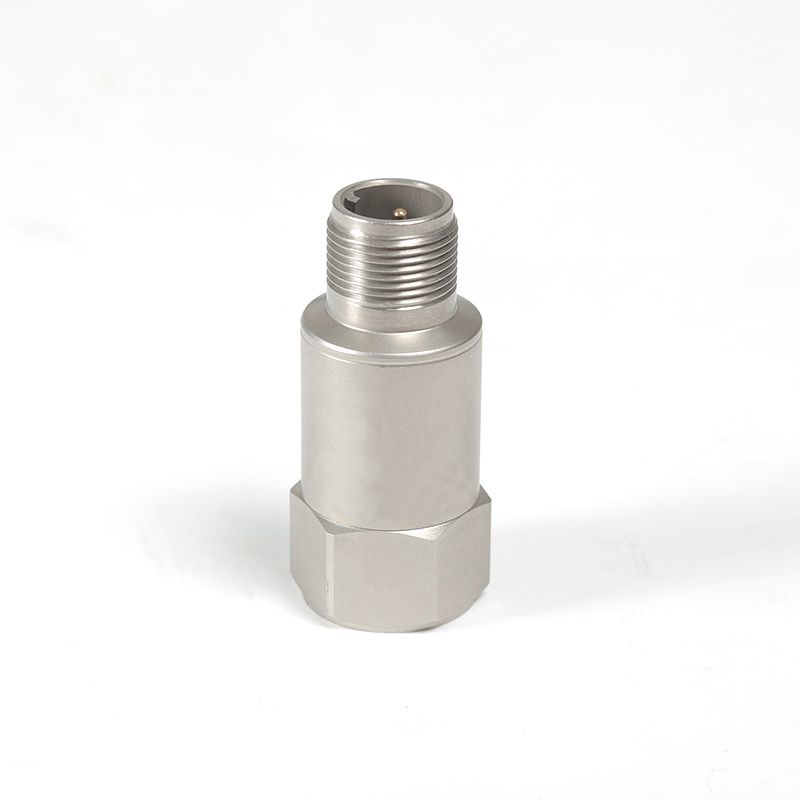

JG-930-A防爆一体化压电式振动变送器
1. JG-930-A防爆一体化压电式振动变送器主要由压电敏感元件、放大、积分电路、电压电流转换等电路组成，动态特性优良、频响宽、寿命长、外观小巧。采用不锈钢外壳，全密封设计，防水防尘同时具有具有响应频率范围宽，动态特性优良，接线容错保护，稳定性好，抗干扰能力强。可选测量机壳振动加速度、速度或者位移值。
2. JG-930-A防爆一体化压电式振动变送器可广泛用于风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。
3. JG-930-A是一款两线制振动变送器，输出4～20mA的电流信号，可直接供给PLC、DCS、记录仪、采集器或其他监控设备。
技术参数及性能
● 速度量：0～200mm/s
位移量：0～2000μm
加速度：0～50g
● 频 响：4.5～1000Hz(速度、位移)
2～2000Hz(加速度)
● 精 度：±2%
● 温 漂：≤0.1%/℃
●防爆等级：Ex ia IIC T4 Ga
● 适用温度：-40～ +85℃
● 供电电源：+24VDC
● 输出电流：4～20mA
● 可承受最大冲击：2000g
● 安装方向：任意方向
● 最大传输距离：300米
● 压电材料：PZT-5
● 外壳材料：不锈钢（可定制）
● 防护等级：IP67
● 重 量：110 克

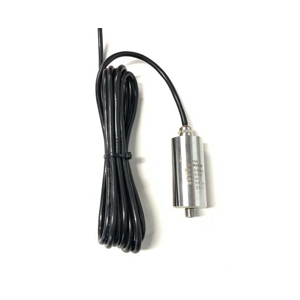

● 输出形式：直接引线 航空插头
选型指南
JG-930-A□□-B□□-C□□-D□□-E□□-F□□
| A测量类型 | B量程范围 | C安装螺纹 | D引线长度 | E线缆规格 | F防爆要求 |
|
01.速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ... |
01.直接引线 02.直接引线 （带铠 ） 03.航空插头 04.航空插头 （带铠） |
01.防爆 02.非防爆 |
|
02.位移量 （μm） |
01.0-10μm 02.0-20μm ... |
||||
|
03.加速度量 （g） |
01.0-10g 02.0-20g ... |

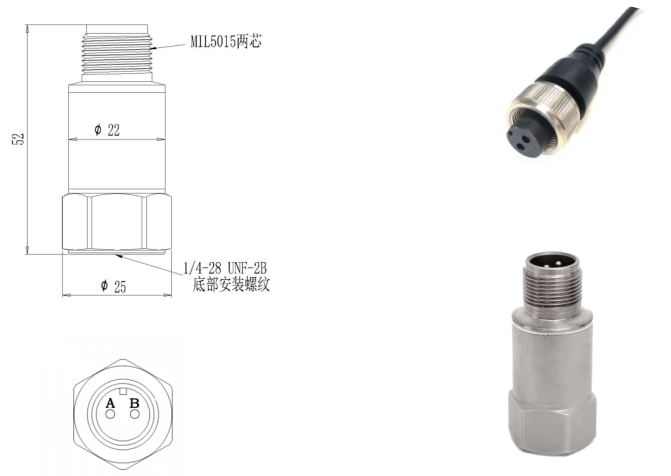

示意图
