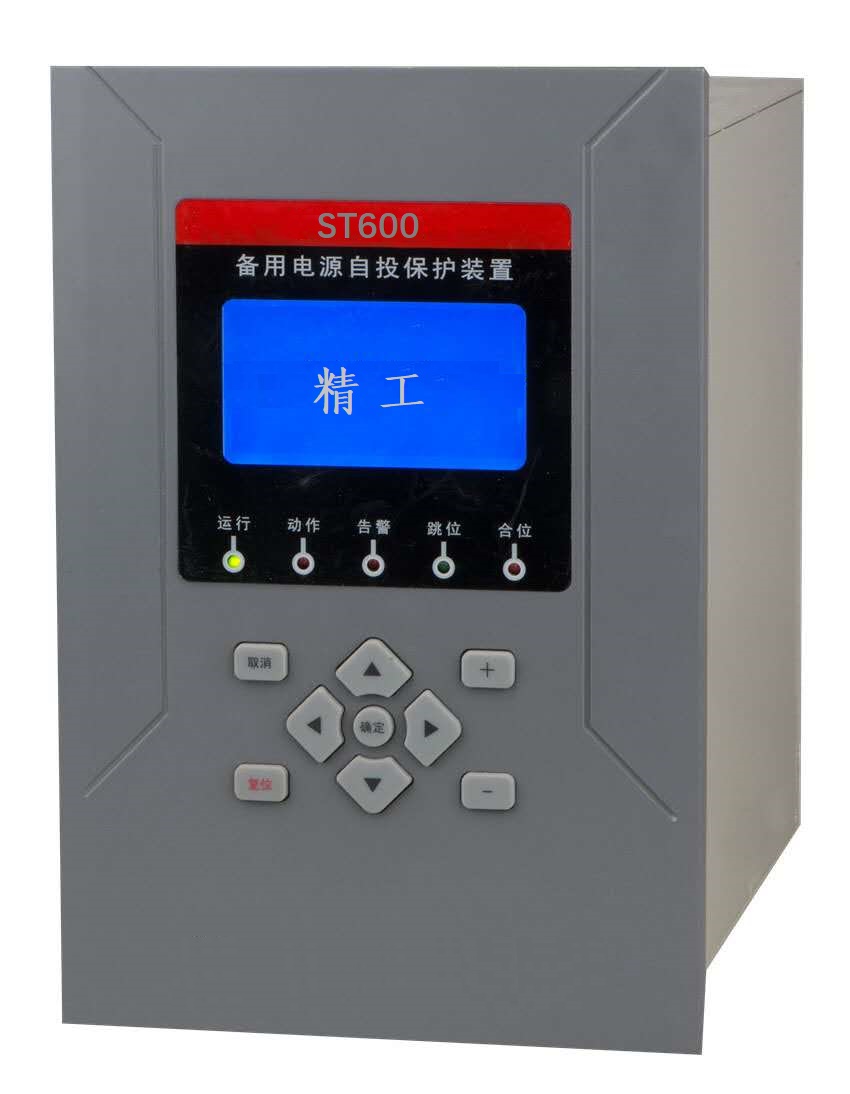

ST600-PT/PC 智能综合保护测控装置适用于66 kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。
|
功能 |
功能介绍 |
ST600-A |
ST600-B |
ST600-C |
|
保 护 功 能 |
电流速断保护 |
√ |
√ |
√ |
|
限时电流速断保护 |
√ |
|
√ |
|
|
定时限过电流保护 |
√ |
√ |
√ |
|
|
(电流保护带低压闭锁，复压闭锁，方向闭锁) |
√ |
|
√ |
|
|
反时限过电流保护（一般、非常、极端） |
√ |
√ |
√ |
|
|
过负荷保护 |
√ |
√ |
√ |
|
|
三相一次重合闸 |
√ |
|
√ |
|
|
合闸后加速保护 |
√ |
|
√ |
|
|
相间充电保护 |
√ |
|
√ |
|
|
负序电流保护I段 |
√ |
√ |
√ |
|
|
负序电流保护II段 |
√ |
√ |
√ |
|
|
负序过流反时限保护 |
|
√ |
|
|
|
零序过流保护（小接地系统） |
√ |
√ |
√ |
|
|
低电压保护 |
√ |
√ |
√ |
|
|
过电压保护 |
√ |
√ |
√ |
|
|
零序电压保护 |
√ |
√ |
√ |
|
|
低频减载保护 |
√ |
|
|
|
|
电动机启动时间过长保护 |
|
√ |
|
|
|
备自投或自复 |
|
|
√ |
|
|
重瓦斯信号保护(非电量1) |
√ |
√ |
|
|
|
轻瓦斯信号保护(非电量2) |
√ |
|
|
|
|
超温信号保护(非电量3) |
√ |
√ |
|
|
|
温度高信号保护(非电量4) |
√ |
√ |
|
|
|
CT断线告警 |
√ |
√ |
√ |
|
|
PT断线告警 |
√ |
√ |
√ |
|
|
遥测 遥信 |
电流、电压、有功、无功、功率因数、频率 |
√ |
√ |
√ |
|
11路遥信量 |
√ |
√ |
√ |
|
|
事 件 记 录 |
保护事件 |
√ |
√ |
√ |
|
告警事件 |
√ |
√ |
√ |
|
|
遥信变位事件 |
√ |
√ |
√ |
|
|
操作记录事件 |
√ |
√ |
√ |
|
|
事故变位次数统计 |
√ |
√ |
√ |
|
|
控 制 |
就地/远方分、合闸 |
√ |
√ |
√ |
|
远方定值修改 |
√ |
√ |
√ |
|
|
远方保护投/退 |
√ |
√ |
√ |
|
|
跳 合 位 |
跳位、合位指示 |
√ |
√ |
√ |
|
跳合位异常告警 |
√ |
√ |
√ |
|
|
通讯 |
RS485 |
√ |
√ |
√ |
