CA9730A数字三相钳形功率表

CA9730A数字三相钳形功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式、智能仪表,钳头大口径(80mm×80mm:可钳φ80mm电缆,或96mm×4mm扁钢地线),使用非常方便,完全兼容及微功率钳表的功能,还能用于判别变压器接线组别、感性、容性电路,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种可靠、准确、便捷的新型电力仪表。

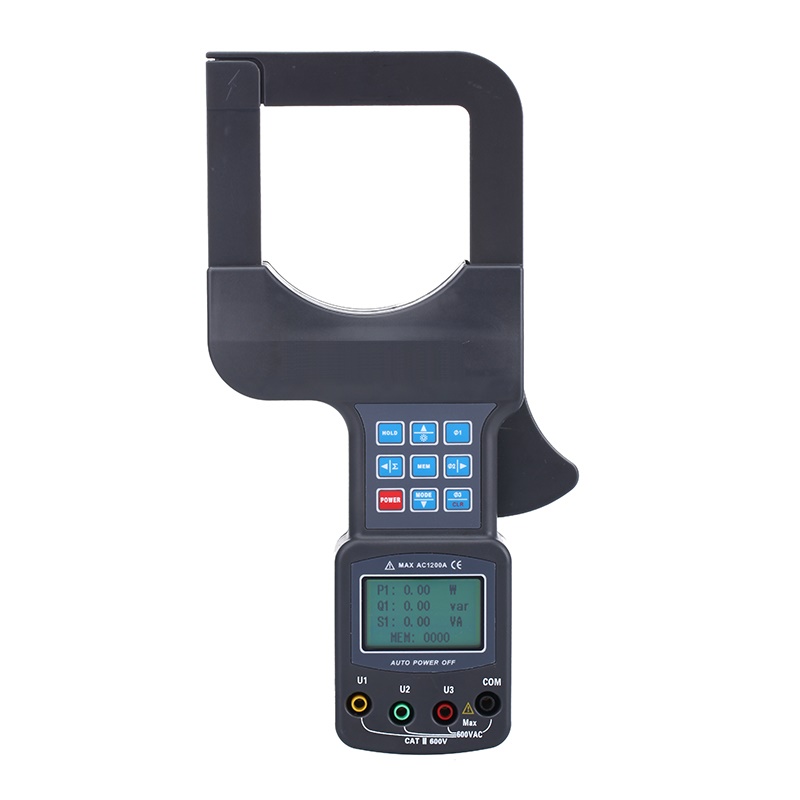

CA9730A数字三相钳形功率表

大口径、可钳96mm排线或扁钢地线。三相交流电压、电流、功率、相位、频率、电能、相序测试,电流量程:0.0A~2000A,电压量程:0.00V~600V,功率量程:AC 0.0KW~1200KW,频率量程:25Hz~100Hz,相位量程:0.0°~360.0°,钳口尺寸:80X80 mm。配有RS232接口数据上传功能,数据存储200组。

一.简介

CA9730A数字三相钳形功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式、智能仪表,钳头大口径(80mm×80mm:可钳φ80mm电缆,或96mm×4mm扁钢地线),使用非常方便,完全兼容及微功率钳表的功能,还能用于判别变压器接线组别、感性、容性电路,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种可靠、准确、便捷的新型电力仪表。

CA9730A数字大口径三相钳形功率表其钳头铁芯选用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性,仪表具有RS232接口,可存储200组数据,通过系统软件上传所存数据到电脑,实现历史数据读取、查询、保存、打印等功能。仪表还具有背光功能、数据保持功能,是电工维护检测的必备工具。

二.技术规格

功

三相交流电压、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等

电

6V DC(LR6×4节碱性干电池,连续使用12小时)

电流量程

AC0.0A2000A;分辨力0.1A

功率量程

AC 0.0KW1200KW;分辨力0.1KW

电压测量

AC 0600V;分辨力0.01V

频率量程

25Hz100Hz;分辨力:0.1Hz

相位量程

0.0°~360.0°;分辨力:0.1°

功率因素量程

0.31.0(容性或者感性);分辨力:0.001

电能量程

0.0000KWh72000KWh;分辨力:0.0001KWh

仪表质量

仪表:1kg(含电池及附件)

仪表尺寸

275mm×宽145mm×厚40mm

钳口尺寸

80mm×80mm(可钳φ80mm导线,或96mm×4mm扁钢地线)

显示模式

LCD128dots×64dots;显示域:43mm×29mm

测量方式

钳形CT,积分方式

采样速率

2/

频

50Hz/60Hz自动识别

通讯接口

RS232接口,实现所存数据上传电脑,便于分析数据

通 讯 线

RS232通讯线,长1.8

背 光 灯

有,“ * 键控制

数据保持

数据保持功能:“HOLD”符号显示

数据存储

200组,显示“FULL”符号表示存储已满

溢出显示

超量程溢出功能:“OL”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压降到约5.2V时,电池电压低符号显示,提醒更换电池

工作电流

背光灯开启50mA;背光灯关闭25mA

导线位置

被测量导线处于钳口的中心位置

线路电压

AC 600V以下线路测量

工作温湿度

-1040℃;80%rh以下

存放温湿度

-1060℃;70%rh以下

绝缘强度

AC 3700V/rms(铁心与外壳之间)

适合安规

IEC1010-1IEC1010-2-032、污染等级2CAT (600V)

换

全自动切换

随机附件

钳表:1件;测试线:4条(黄、绿、红、黑各1条);RS232专用通讯线:1条;软件光盘:1件;电池LR64节;仪表箱:1

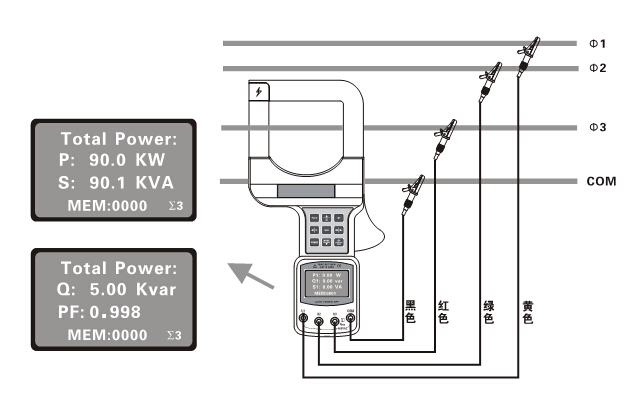

三.现场应用
