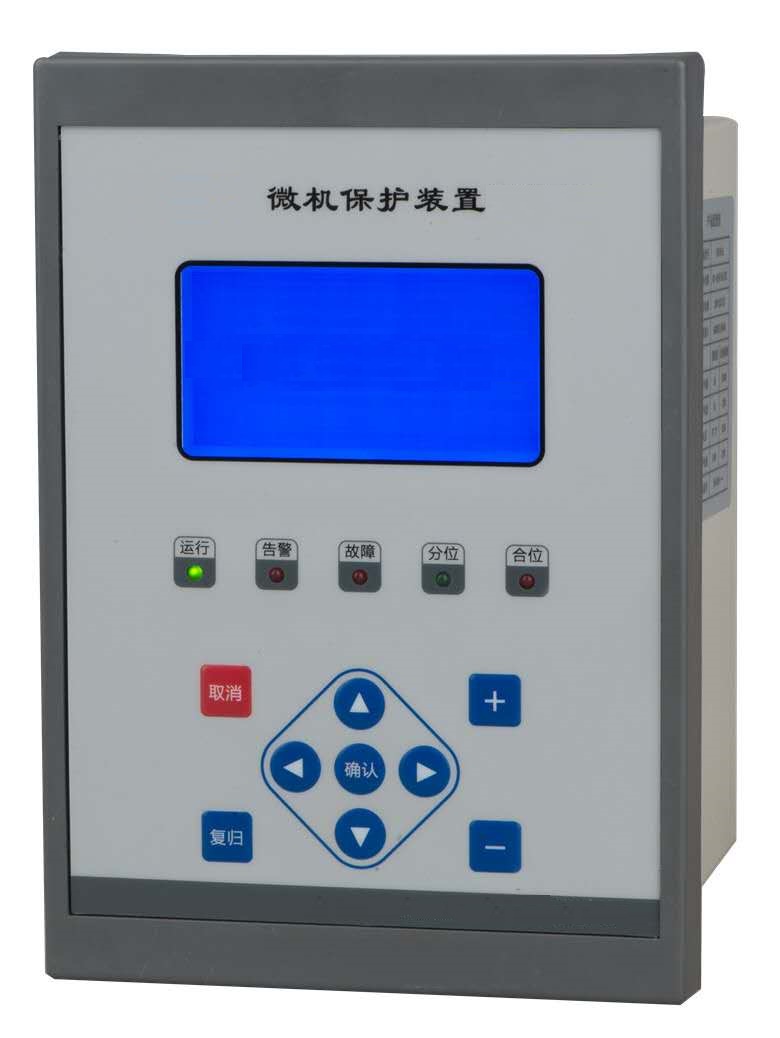

ST400PC 电容器智能保护测控装置

ST400PC 电容器智能保护测控装置适用于35kv及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。

功能	功能介绍	ST400-A	ST400-B	ST400-C	ST400-D	ST400-E
保护功能	电流速断保护	√	√	√	√
	限时电流速断保护	√		√	√
	定时限过电流保护	√	√	√	√
	(电流保护带低压闭锁，复压闭锁，方向闭锁)	√		√
	反时限过电流保护（一般、非常、极端）	√	√	√
	过负荷保护	√	√	√	√
	三相一次重合闸	√		√
	合闸后加速保护	√		√
	相间充电保护	√		√
	负序电流保护I段	√	√	√	√
	负序电流保护II段	√	√	√	√
	负序过流反时限保护		√
	零序过流保护（小接地系统）	√	√	√	√
	低电压保护	√	√	√		√
	过电压保护	√	√	√		√
	零序电压保护	√	√	√		√
	低频减载保护	√
	电动机启动时间过长保护		√
	备自投或自复			√
	重瓦斯保护(非电量1)	√	√		√
	超高温保护	√			√
	轻瓦斯保护(非电量2)	√	√		√
	温度高保护(非电量3)	√	√		√
	CT断线告警	√	√	√	√
	PT断线告警	√	√	√		√
遥测遥信	电流、电压、有功、无功、功率因数、频率	√	√	√	√	√
遥测遥信	10路遥信量	√	√	√	√	√
事件记录	保护事件	√	√	√	√	√
	告警事件	√	√	√	√	√
	遥信变位事件	√	√	√	√	√
	操作记录事件	√	√	√	√	√
	事故变位次数统计	√	√	√	√	√
控制	就地/远方分、合闸	√	√	√	√	√
	远方定值修改	√	√	√	√	√
	远方保护投/退	√	√	√	√	√
跳合位	跳位、合位指示	√	√	√	√	√
跳合位	跳合位异常告警	√	√	√	√	√
通讯	RS485	√	√	√	√	√
