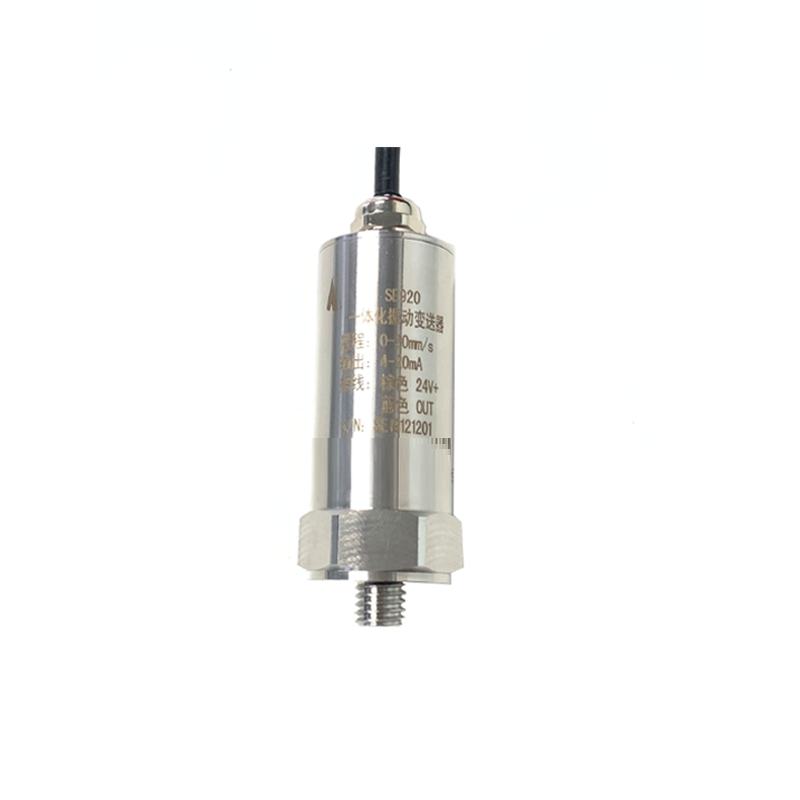

1.JG-920-A一体化磁电式振动变送器主要由磁电线圈、放大、积分电路、电压电流转换等电路组成，动态特性优良、频响宽、寿命长、外观小巧。采用不锈钢外壳，全密封设计，防水防尘同时具有接线容错保护，稳定性好，抗干扰能力强。可选测量机壳振动速度或者位移值。
2.JG-920-A振动变送器广泛应用于电力、钢铁、石化等行业的风机、水泵、压缩机、汽轮机等旋转机械和其它设备测振。设备运行时的各种振动量是估量设备运行是否正常的重要指标，是一个经济、优质的方案。
3.JG-920-A是一款两线制振动变送器，输出4-20mA信号， 可直接与PLC/DCS等控制器通信。
技术参数及性能
● 速度量：0～100mm/s
位移量：0～2000μm
● 频 响：10～1000Hz(通用)
4.5～1000Hz(垂直或水平)
● 精 度：±5%
● 温 漂：≤0.1%/℃
● 适用温度：-40～ +85℃
● 供电电源：+24VDC
● 输出电流：4～20mA
● 可承受最大冲击：2000g
● 最大传输距离：300 米
● 外壳材料：不锈钢（可定制）
● 防护等级：IP67
● 重 量：350克
●外形尺寸：Φ30*Φ70（单位mm）

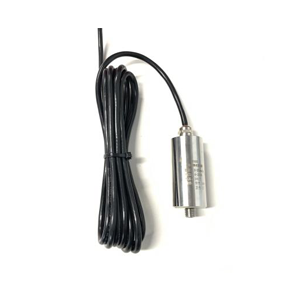

● 输出形式：直接引线输出

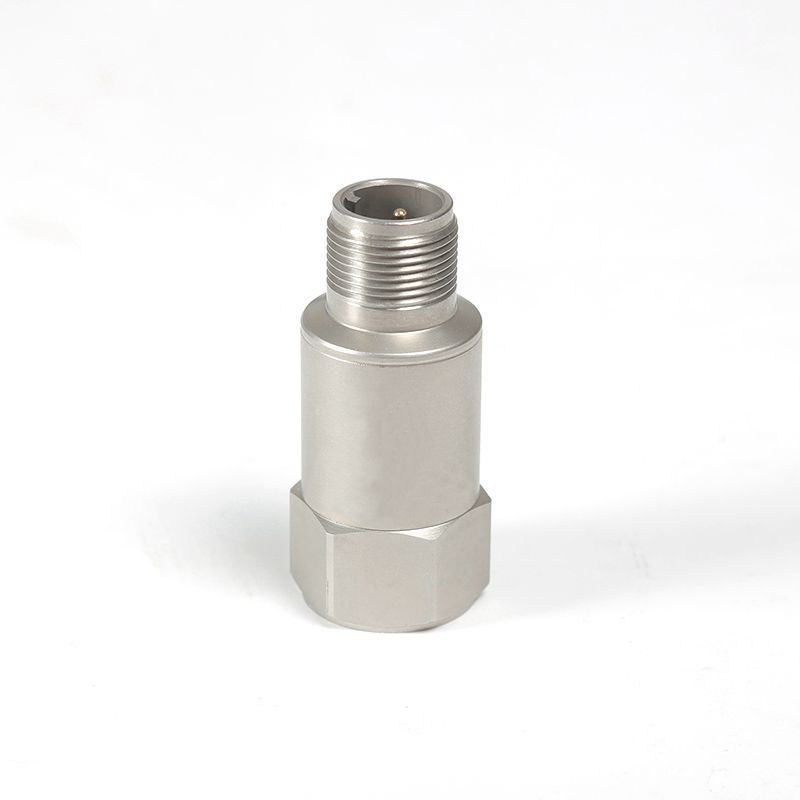

航空插头输出

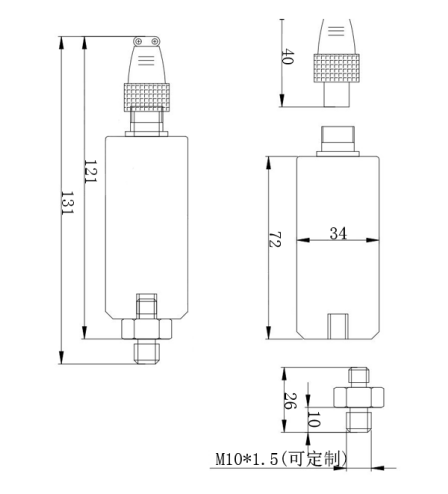

产品示意图
选型指南
JG-920-A□□-B□□-C□□-D□□-E□□-F□□
| A测量类型 | B量程范围 | C安装螺纹 | D引线长度 | E线缆规格 | F频响 |
|
01.速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ...... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ...... |
01.直接引线 02.直接引线 （带铠 ） 03.航空插头 |
01.10-1000Hz （通用） 02.4.5-1000Hz （垂直或水平） 03.2-300Hz （水平） |
|
02.位移量 （μm） |
01.0-10μm 02.0-20μm ...... |
||||
(速度量，量程0-20mm/s，安装螺纹M10*1.5，3米直接引线带铠装，通用安装)
