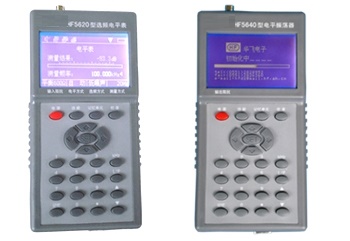

手持式选频电平表

手持式选频电平表和手持式电平振荡器等仪表的各项测试功能为一体；200Hz-2000KHz的工作频段，包括了话路、载波通道、通信电缆/网络电缆传输测试的300路以下载波通道所有频谱。尤其适合电力载波系统通道衰减、杂音（杂波）干扰、谐波失真；收、发信机信号的快速捕获并自动测量；阻波器、结合滤波器等性能指标测试。该仪表电平测量范围宽、选择性好、固有失真低。是理想的、高质量的电平测试仪表。主要具有以下突出特点：

• 集手持式选频电平表和手持式电平振荡器等多种功能为一体。

• 选频电平表和电平振荡器可以同时独立实现各自的测试功能。

  即两机可以设置不同的频率、电平和输入、输出阻抗。

• 1．技术指标：




  1.1液晶屏320ｘ240型汉字点阵液晶屏；全中文界面、LED背光。




  1.2采用了电子电位器自动校准电平：  ±0.2dB




  1.3频率步进值可以在1Hz至9.999KHz之间任意设定




  1.4电平步进值可以0.1dB至30dB之间任意设定




  1.5阻抗：选频电平表、电平振荡器同轴、平衡都具有四种阻抗




  A选频电平表：  同轴  75Ω、100Ω、600Ω、∞(高阻抗)




  平衡  75Ω、100Ω、600Ω、∞(高阻抗)




  B电平振荡器：  同轴   0Ω、75Ω、100Ω、600Ω




  平衡  0Ω、 75Ω、100Ω、600Ω




  1.6本机选频电平表和电平振荡器对测时机内电平相对误差




  以选频电平表75Ω、0dB档80KHz为基准： ±0.2dB




  1.7阻抗转换误差：




  以选频电平表75Ω、0dB档80KHz为基准： ±0.2dB




  1.7频率误差：200Hz至2000KHz： ±2×10^-6




  1.8交直流电源三种供电方式：




  交流：使用220Ⅴ±10% （50Hz）交流适配器供电。




  直流：本机内置可充电锂离子电池供电；




        外接可充电锂离子电池供电。




  待机时间长达约8小时。




  1.9 MTBF（可靠性）：约3000H




  1.10安全要求：




  符合GB6587.1规定的Ⅱ组要求，其中额定工作范围:0℃-40℃




  1.11本机功耗：约6VA
