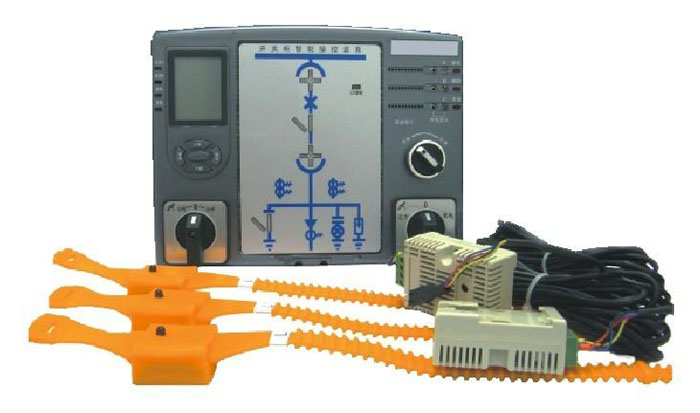

TNCR-08红外型开关柜智能操控测温装置
一：产品功能特点
1、 智能化功能强大；适用范围广，可普遍应用于3－35kV户内各种开关柜,智能化程度高,不仅可以显示断路器的各种工作状态的指示。本产品具有多种智能功能，它具备分合闸回路控制电压监测，过热告警，高精度的人体感应智能语言防误操作提示及温湿度测量显示的自动控制，并能测试触头/电缆搭接头无线测温功能。
2、 抗干扰能力强，采用了先进的软硬件抗干扰技术。
3、 采用大屏幕LCD液晶显示和红外人体感应技术,方便用户数据浏览、观测和参数设置。
4、 高可靠性，采用工业级CPU作为装置系统的核心,极大提高了系统的稳定性。
5、 外观设计独特、做工精致美观、美化了开关柜面板。
6、 根据用户不同的设计要求，量身定做不同的功能组合。
二：技术参数
1、电 源: AC220V±10% 50HZ (交流)、DC220V(直流)
2、工作环境: 相对温度-20℃～70℃ 相对湿度≤95%RH
3、显示控制范围: 温度0℃～99℃， 湿度0%RH～99%RH
4、测量控制: 温度±1℃ ，湿度±5%RH。
5、通 讯: RS485接口,制造厂家第三方规约,波特率出厂可设定,默认为1200
6、功 耗: 10W，电压回路功耗：≤15W
7、抗电强度: ≥AC2000V
8、绝缘性能: ≥100MΩ
9、抗 干 扰: 符合IEC255-22标准。
10、触头/电缆搭接头测温范围：-20℃～＋120℃
触头/电缆搭接头显示及控制范围: 温度0℃～99℃
三：安装方式
1、 仪器的安装方式:嵌入式
2、 仪器的外形尺寸图及开孔尺寸图(单位:mm)
开孔尺寸：220（长）×165（宽）
外型尺寸：238（长）×178（宽）×72（高）
3、 传感器的安装方式：复合式
(1)采用35mm导轨式安装或螺丝固定.
(2)采用固定式安装(孔距37mm,孔径4mm)
(3)温湿度传感器与仪器的连线采用USB接口插件方式连接.
