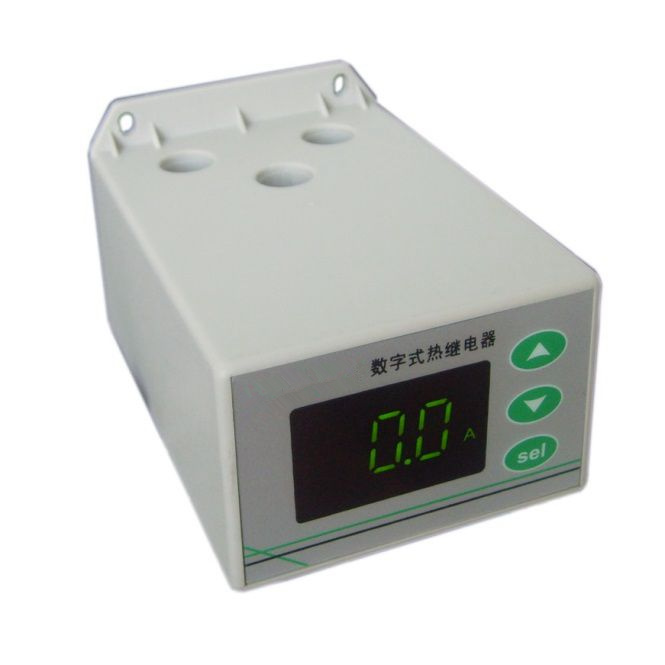

DSB-B 水泵保护器/防空转保护器
产品简介
本产品是一款智能型马达保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
主要功能
电流显示：可显示三相平均电流和A、B、C三相电流。
过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调,提供五条反时限曲线。
欠载保护:当负载电流低于设定点，并且持续时间达到设定的欠载动作时间时，继电器断开，切断电动机电源
缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
时间继电器功能：作为附加功能，内部集成了一个时间继电器。
主要技术指标
|
指 标
|
型 号
|
单位
|
|||
|
DSB-A
|
DSB-B | DSB-C |
DSB-D
|
|
|
|
额定电流设定范围
|
1～100
|
1～30
|
3～90
|
1-1000
|
A
|
|
电流量程
|
150
|
150
|
450
|
1000
|
A
|
|
电流测量精度
|
±1%
|
-
|
|||
|
电源电压
|
AC 220V
|
V
|
|||
|
触点容量
|
3A/440VAC（纯阻性负载）
|
-
|
|||
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
|
过载保护类 |
F11 |
电动机额定电流 （整定电流） |
DSB-A |
1.0 – 100 |
20 |
A |
这个参数可以直接长按Sel键设定 |
|
DSB-B |
1.0 – 30.0 |
10 |
|||||
|
DSB-C |
3.0 – 90.0 |
20 |
|||||
|
DSB-D |
1.0-1000 |
20 |
|||||
|
F12 |
反时限曲线 |
0 - 5 |
1 |
- |
0表示定时限，1-5为反时限，请参见工作原理说明，JFY-801无此参数 |
||
|
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0时起作用 |
||
|
欠载保护类 |
F14 |
欠载动作点 |
0 - 80 |
20 |
% |
电流低于额定电流（F11）的设定百分比时，产生欠载告警 |
|
|
F15 |
欠载动作时间 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示关闭欠载保护功能 |
||
|
F19 |
外接互感器电流比 |
1-200 |
1 |
|
|
||
|
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡动作时间 |
0.1 – 60.0 OFF |
5.0 |
秒 |
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能 |
||
|
F23 |
缺相动作时间 |
0.1 – 60.0 OFF |
2.0 |
秒 |
|||
|
自动恢复类 |
F51 |
自动恢复次数 |
0 - 10 |
1 |
次 |
F51设为0表示不允许自动恢复; 具体设置方法参见工作原理说明
|
|
|
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
|||
|
F53 |
重复故障间隔时间 |
1 - 999 |
60 |
分钟 |
|||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
|
|
End |
退出设置状态 |
- |
||||
