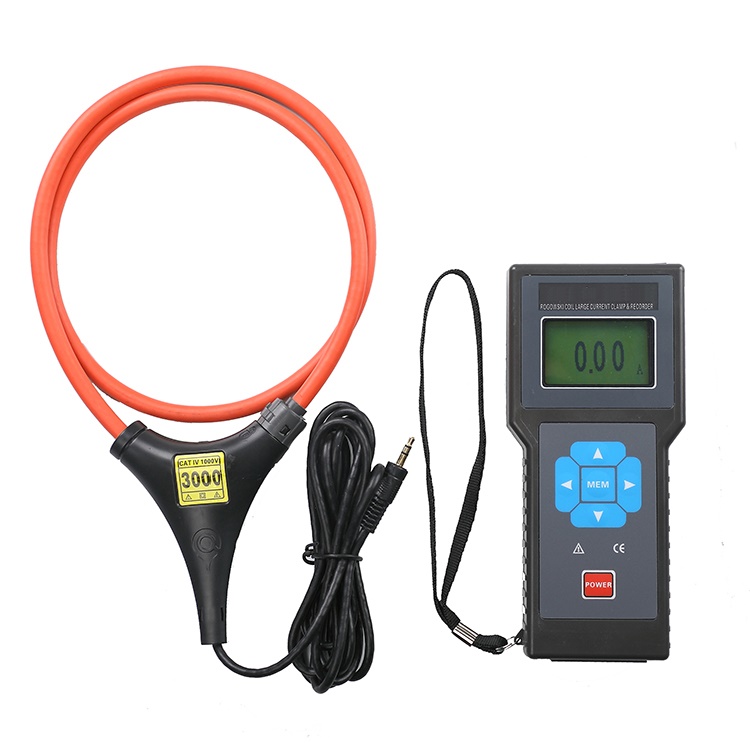

CA9800F柔性大电流钳表/记录仪
AC600V以下线路交流漏电流、大电流测量；在线监测、记录。量程AC 0.00A～20.00KA，分辨力 10mA，线圈直径：φ300mm，连续工作100小时，存储数据约4200组，1～60分钟记录间隔时间设定。
一. 产品简介
CA9800F柔性大电流钳表/记录仪是为现场在线测试、监控、记录交流漏电流、大电流而精心设计制造的，由主机、柔性电流钳、监控软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
CA9800F柔性大电流钳表/记录仪,柔性电流钳，即Rogowski Coil(洛氏线圈)，采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，快速可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。
CA9800F柔性大电流钳表/记录仪主机嵌入中英文操作界面，适合于不同国家的工程技术人员。LCD显示，一目了然。同时具有比较大的存储空间，能存储4200组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。
CA9800F柔性大电流钳表/记录仪监控软件具有在线实时监控与历史查询功能，动态显示，波形指示；具有*大、*小、平均值指示；具有报警值设定及报警指示；具有历史数据读取、查阅、保存、排序、生成曲线、打印等功能。
二. 技术规格
|
功 能 |
交流漏电流、大电流测量；在线监测、记录 |
|
电 源 |
DC6V 碱性干电池 LR6 1.5V×4 |
|
测试方式 |
柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。 |
|
线圈内径 |
内径φ300mm(可选，可定制更大内径的柔性线圈) |
|
量 程 |
AC 0.00A～20.00kA(可定制测试更大的电流) |
|
分 辨 率 |
AC 10mA |
|
精 度 |
±2%±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
|
线圈长度 |
长度1000mm(可选，可根据需要定制) |
|
被测电流频率 |
50Hz/60Hz(自动识别) |
|
显示模式 |
LCD：128dots×64dots |
|
主机尺寸 |
宽高厚75mm×170mm×30mm |
|
线圈粗细 |
φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
|
质 量 |
主机：240g(含电池)；柔性钳：150g |
|
LCD尺寸 |
显示域：44mm×27mm |
|
电场干扰 |
无磁滞效应，抗干扰能力较强 |
|
位置误差 |
被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。 |
|
采样速率 |
2次/秒 |
|
数据存储 |
4200组(掉电或更换电池不会丢失数据) |
|
设定时间 |
1～60分钟内设定记录间隔时间，0分钟为不自动存储 |
|
记录时间 |
节电模式下连续工作约100小时 |
|
线路电压 |
AC600V以下线路测试 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
电池电压 |
当电池电压降到4.8V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
|
额定电流 |
节电模式下5mA，*大20mA |
|
引线长度 |
标准2米 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘电阻 |
100MΩ或更大,1000V |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准) |
|
随机附件 |
主机：1件；柔性线圈：1件；RS232通讯线：1个；软件光盘：1个；电池LR03：4个；布包：1件 |

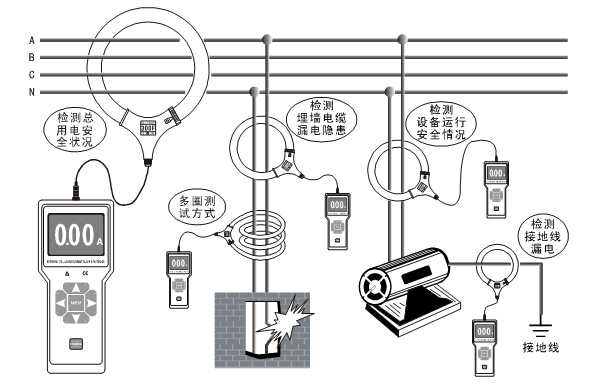

三. 现场应用
