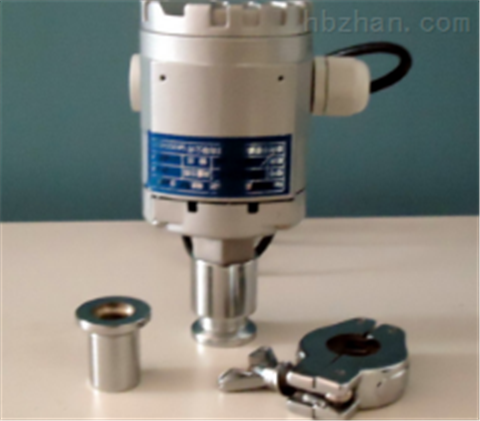

JG-1000Z在线真空变送器
测量范围：
1-1000帕 (B-10031)仪表分辨率为1帕
10-10000帕(B-10032)仪表分辨率为10帕
100-100000帕（B-10033）仪表分辨率为100帕

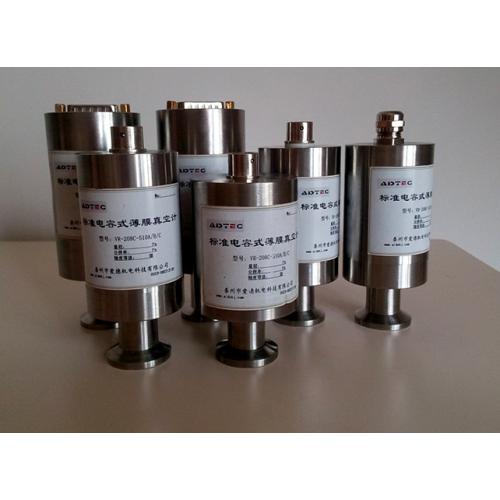

电容式薄膜真空计采用具有国际先进水平的传感器，配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术，充分发挥了传感器的技术优势，具有优异的技术性能。它抗过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度。
主要特点
•抗过载和抗冲击能力强
•稳定性高：每年优于0.1%满量程
•抗干扰能力强：防水、防尘、防震、防爆、防腐
•适用性广：产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中的各种场合。
•安装简便：产品结构合理，体积小，重量轻，可直接任意位置安装。
工作原理
被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微小位移，电子线路检测到这一位移量后，把这位移量转换成相对应的标准工业测量信号。超压时膜片直接贴到坚固的基体上，由于膜片与基体的间隙只有0.1毫米，因此过载时膜片的最大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，使传感器具有很强的抗冲击及抗过载能力。
技术参数
工作压力 12.5V～36V DC
输出信号 4mA～20mA（模拟，二线制）
精 度
① 精度等级：0.1级、
②温度影响：±0.15%FS/10℃
② 稳定性：优于0.1%FS/年
③ 位置影响：安装位置不影响零点允许温度
① 正常工作温度：-20℃～70℃
②膜片：-20℃～80℃
③贮存温度：-20℃～80℃相对湿度 0～98%RH与被测介质接触部分的材料
①过程连接件 不锈钢316L/304/1Gr18Ni9Ti
②密封件 氟橡胶/丁腈橡胶/聚四氟乙烯(只能用于陶瓷电容)
接线引出方式 可根据需要从任何一个出口引出，建议最小使用Φ10工业电缆作为引线，以便密封，引出接头为通用电缆接头PG16，不引线一端用端盖封住。
调节范围 零点调节范围 ±5%
满量程调节范围 ±20%
连接方式:KF16或 M20X1.5 或15.5
