功    能

接地电阻、接地电压、低值电阻测量

电    源

DC 7.4V 1.8Ah可充锂电池，充满电连续使用约10小时

背    光

可控背光，适合昏暗场所使用

测量方式

精密三线法、简易二线法测量接地电阻

测量方法

二三线法测量：额定电流变极法

对地电压：平均值整流(P-E接口之间)

量    程

接地电阻：0.000Ω～3000Ω

接地电压：AC 0.0～100.0V

分 辨 率

0.001Ω，0.1V

精    度

接地电阻：

±2%rdg±5dgt （0.000Ω～29.999Ω）

±2%rdg±3dgt （30.00Ω～299.99Ω）

±2%rdg±3dgt （300.0Ω～3000.0Ω）

注：1. 辅助接地电阻100Ω±5%，对地电压＜5V

2. 5V干扰电压时的附加误差≤±5%rdg±5dgt

接地电压：±2%rdg±3dgt

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

显示模式

6位超大LCD显示

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

尺    寸

仪表尺寸：高宽高320mm×275mm×145mm

外包装尺寸：长宽高400mm×245mm×335mm

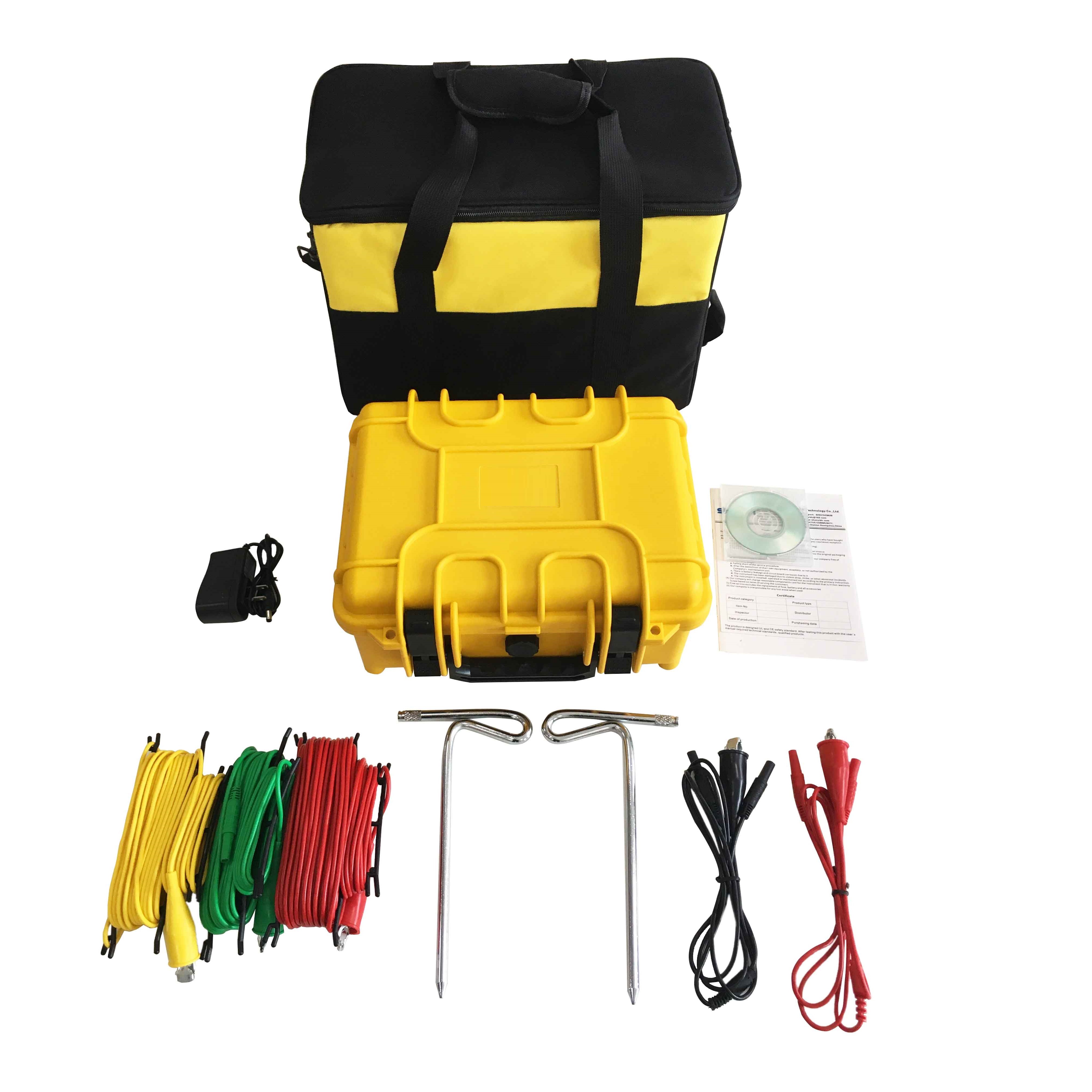

测 试 线

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

2根：φ10mm×150mm

测量时间

对地电压：约2次/秒；接地电阻：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 100V以下测量

通讯接口

具有RS232接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线

RS232通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压降不足时，电池电压低符号显示，提醒需要给电池充电。

自动关机

开机15分钟后自动关机

功    耗

背光：25mA Max(单独背光耗电)

待机：25mA Max(开机后背光关闭)

测量：150mA Max(背光关闭)

质    量

仪表：2.645kg

总质量：5.95kg(含包装)

工 具 箱

军用工具箱设计，可承受约200kg的压力

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻： C-E、P-E各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(仪器面板与箱体之间)

电磁特性

IEC61326(EMC)

参考安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；

IEC61010-031；IEC61557-1(接地电阻)；

JJG 366-2004(接地电阻表)。
