CA6390A 卫星授时远程核相仪
产品功能及特点：

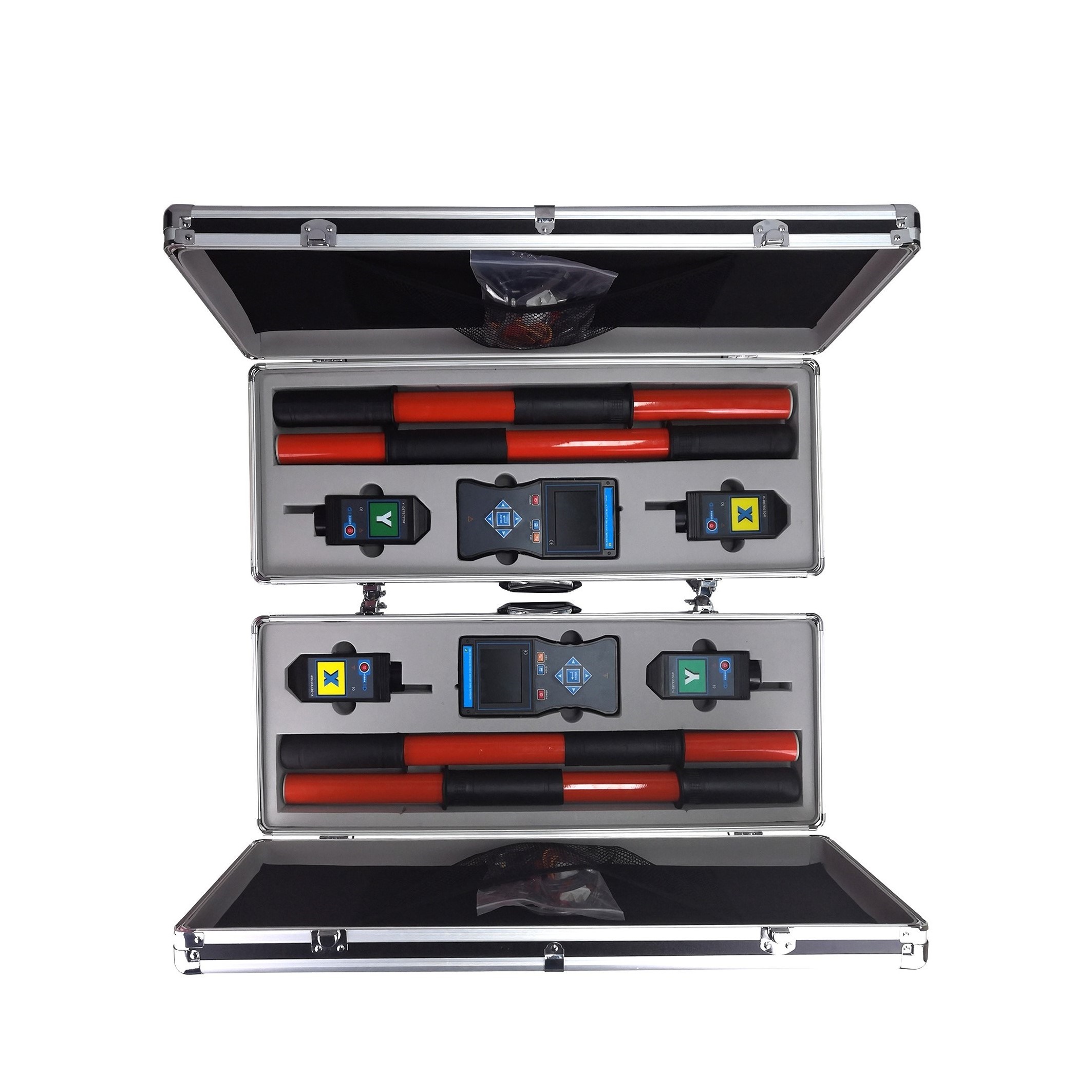

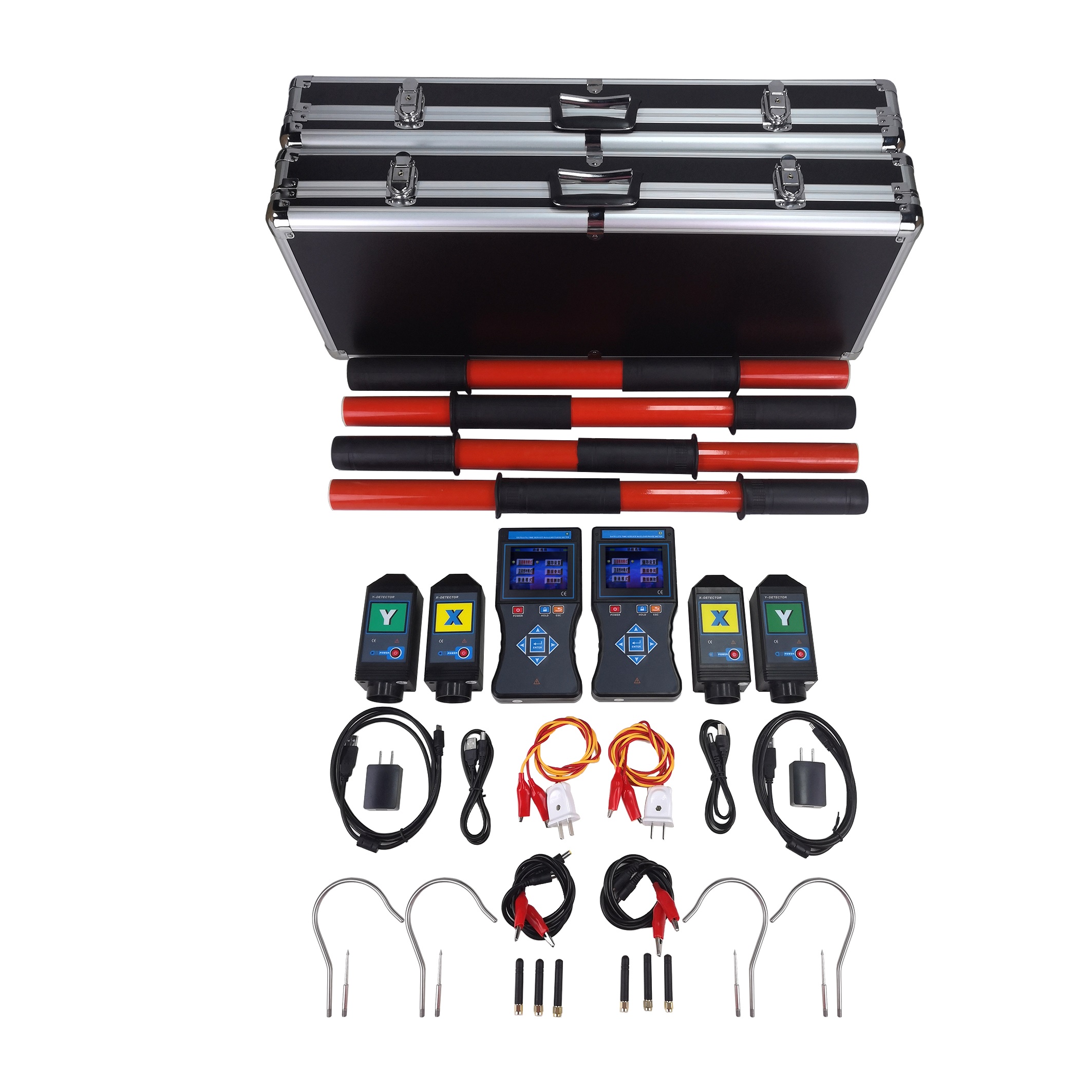

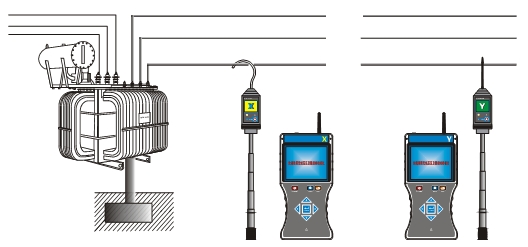

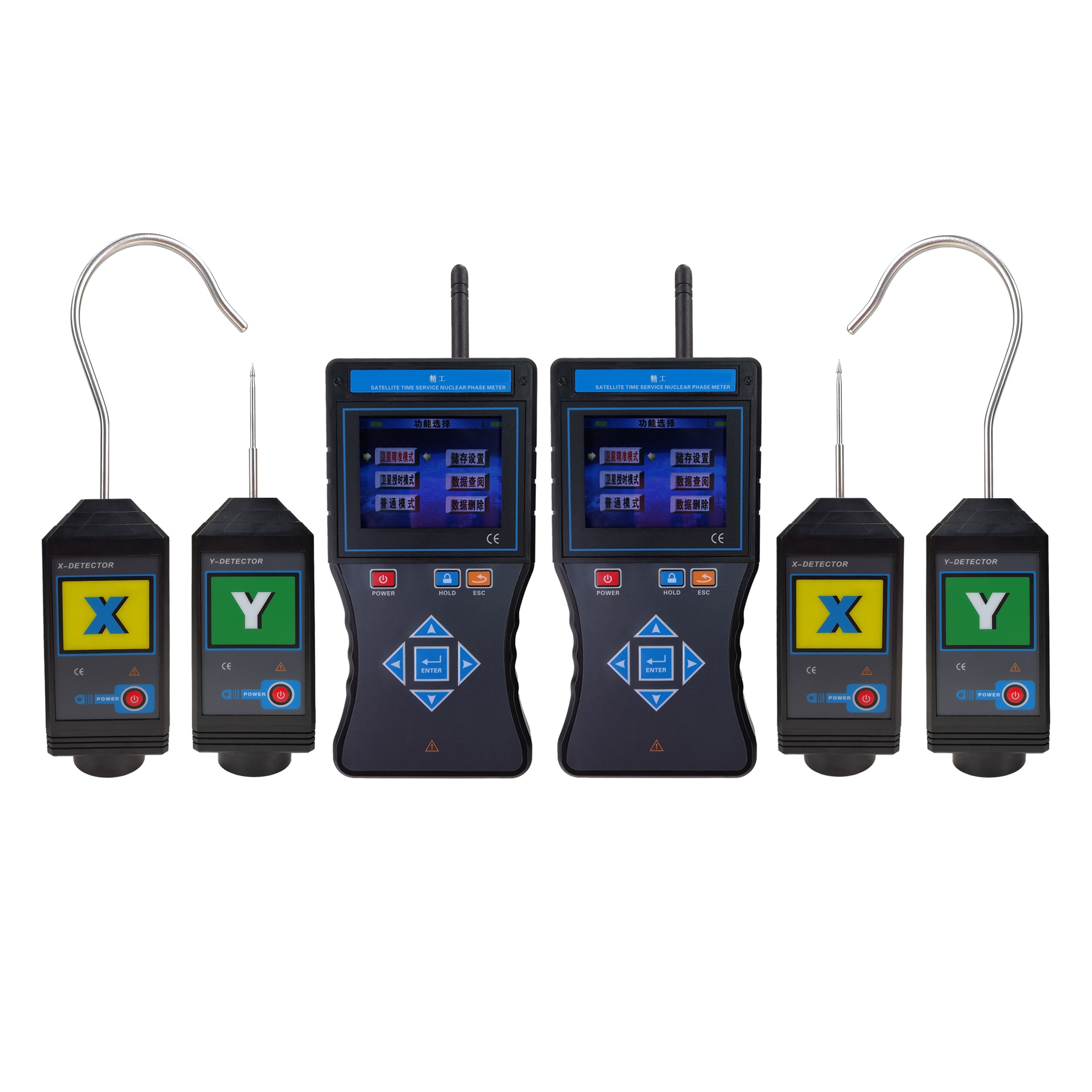

CA6390A无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
功 能
无线高压卫星授时语音核相，频率、相位、相序、验电测试
电 源
DC 3.7V可充锂电池，USB充电接口，连续工作约10小时
核相模式
卫星秒脉冲精准模式、卫星授时模式、普通模式
传输方式
315MHz、433MHz无线传输
核相距离
卫星授时模式距离不受限制，达500km以上
普通核相模式距离160m
显示模式
3.5寸真彩液晶屏显示
量 程
核相电压等级：AC 10V～550kV
相位：0°～360°
频率：45Hz～75Hz
分 辨 力
1°；0.1Hz
精 度
卫星授时核相：≤±5°(23℃±5℃，80%RH以下)
普通核相：≤±10°(23℃±5℃，80%RH以下)
频率：≤±2Hz (23℃±5℃，80%RH以下)
相别定性
XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相
语音功能
同相、异相、X信号正常、Y信号正常等语音功能
持续核相时间
在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相
绝缘杆尺寸
拉伸后长约5m；收缩后长约1m(5节)
核相方式
接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示
探测器“嘟--嘟--嘟”蜂鸣声
换 档
自动换档
采样速率
2次/秒
首次搜星时间
第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天
授时精度
小于30nS
仪表尺寸
探测器：长宽厚145mm×60mm×48mm
接收器：长宽厚250mm×100mm×40mm
背光控制
按上下箭头键调整背光亮度
感应强度控制
根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持
测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能
按ESC键退出当前功能界面，返回上级目录
数据查阅
按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
搜星指示
搜索卫星时动态显示“----”符号
自动关机
开机约30分钟后，仪表自动关机，以降低电池消耗
额定电流
探测器：35mA max；接收器：300mA max
电池电压
当电池电压低于3.2V时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电
仪表质量
探测器：205g(含电池)
接收器：395g(含电池)
绝缘杆：1.45kg
总质量：19.6kg(含仪表箱)
工作温湿度
-10℃～40℃；80%Rh以下
存放温湿度
-10℃～60℃；70%Rh以下
干 扰
无特强电磁场；无433MHz、315MHz同频干扰
绝缘强度
绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
探测器：2000V/rms(绝缘杆连接头与探测器顶部之间)
接收器：2000V/rms(外壳前后两端之前)
结 构
防滴漏Ⅱ型、IP63
适合安规
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
