CA6380A 无线高低压电流互感器变比测试仪

CA6380A 无线高低压电流互感器变比测试仪,高低压电流互感器一二次电流、变比测试;折算变比、比差、角差、相别、极性测试;变压器负荷电流、大电流、漏电流测试。 三种电流钳,适用各种测试环境; 高压一次电流量程:0.00A-5000A;柔性线圈电流量程:0.00A-10000A; 低压二次电流量程:0.00mA-20.0A; 柔性线圈可测导线:Ф300m m; 高压检测仪可测导线:Ф168mm。

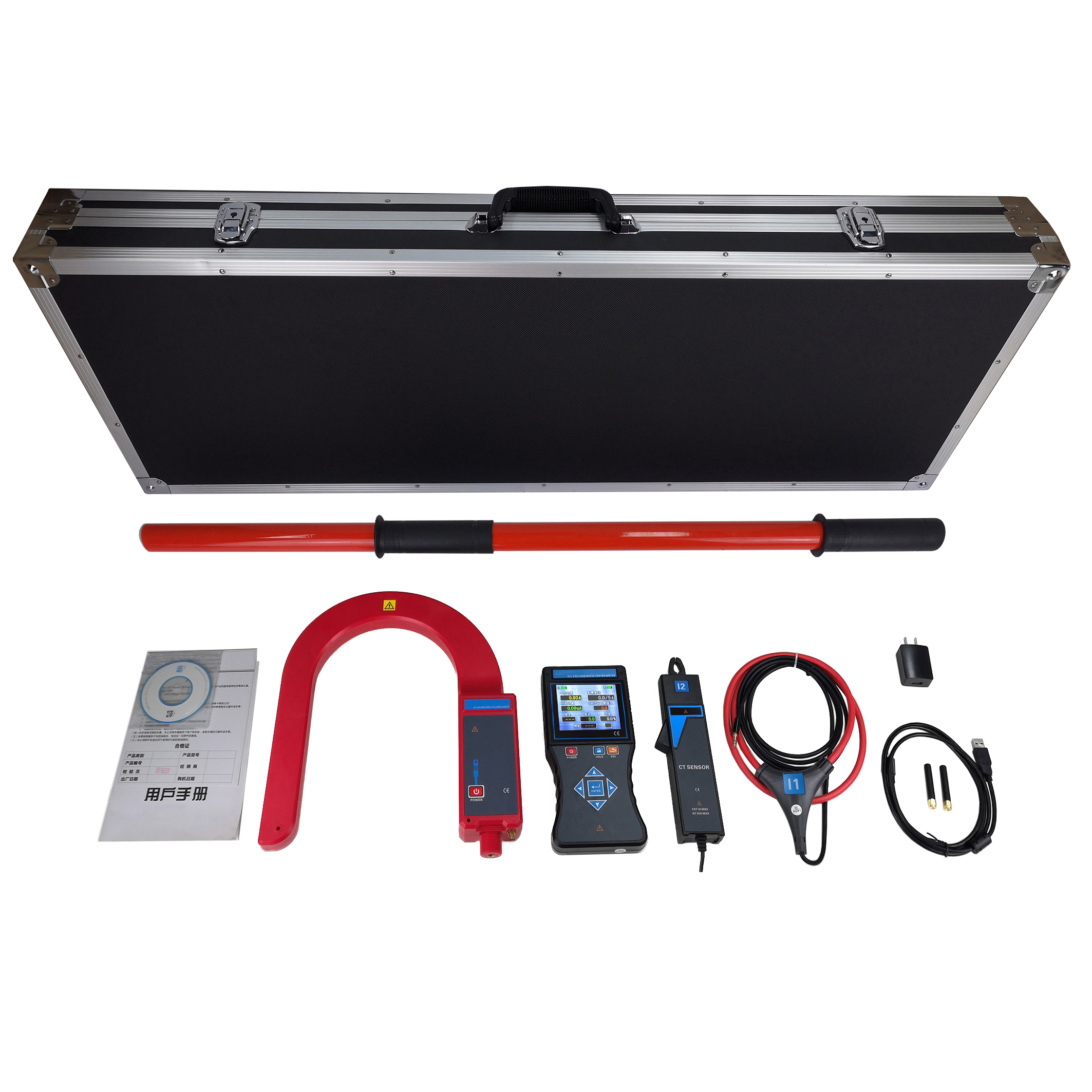

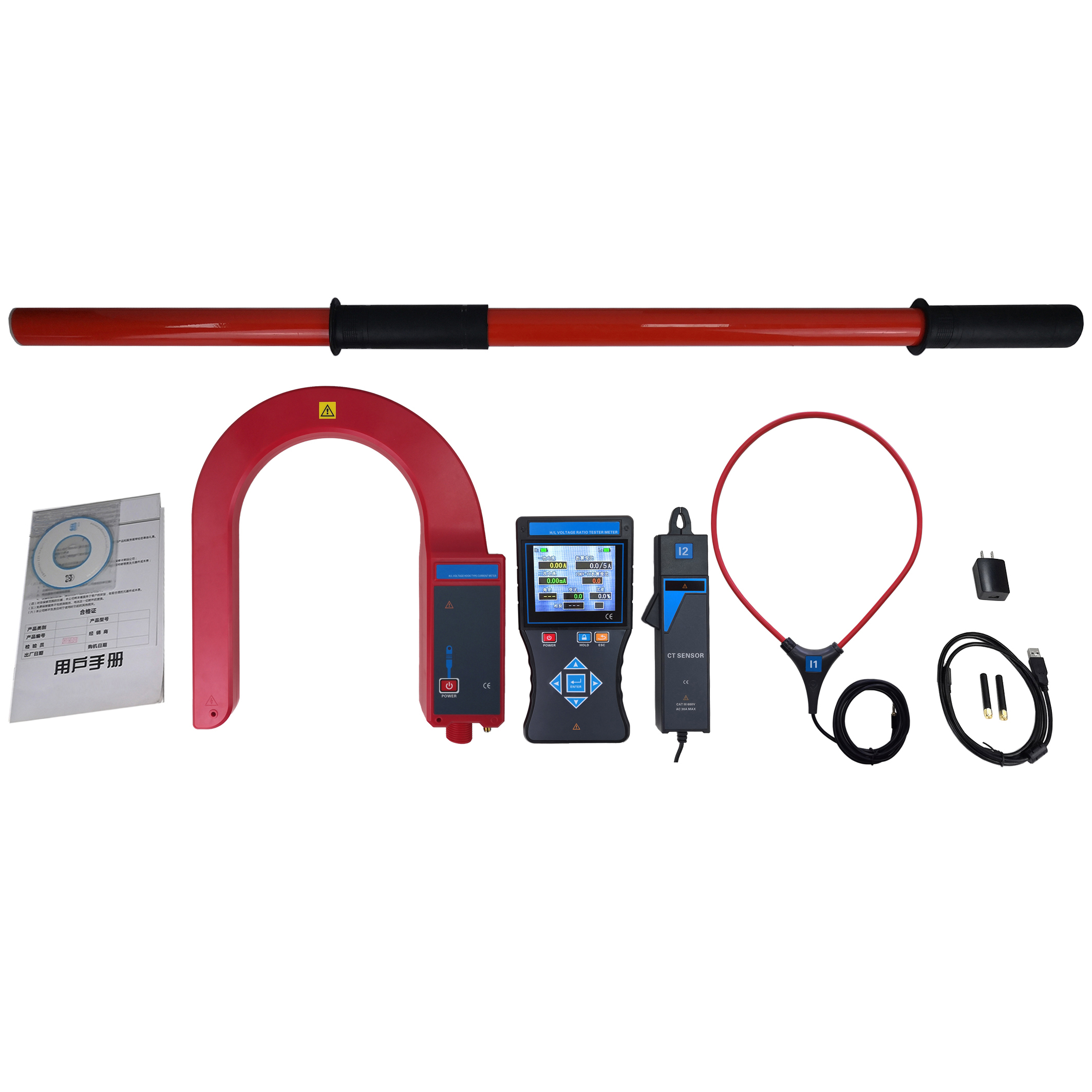

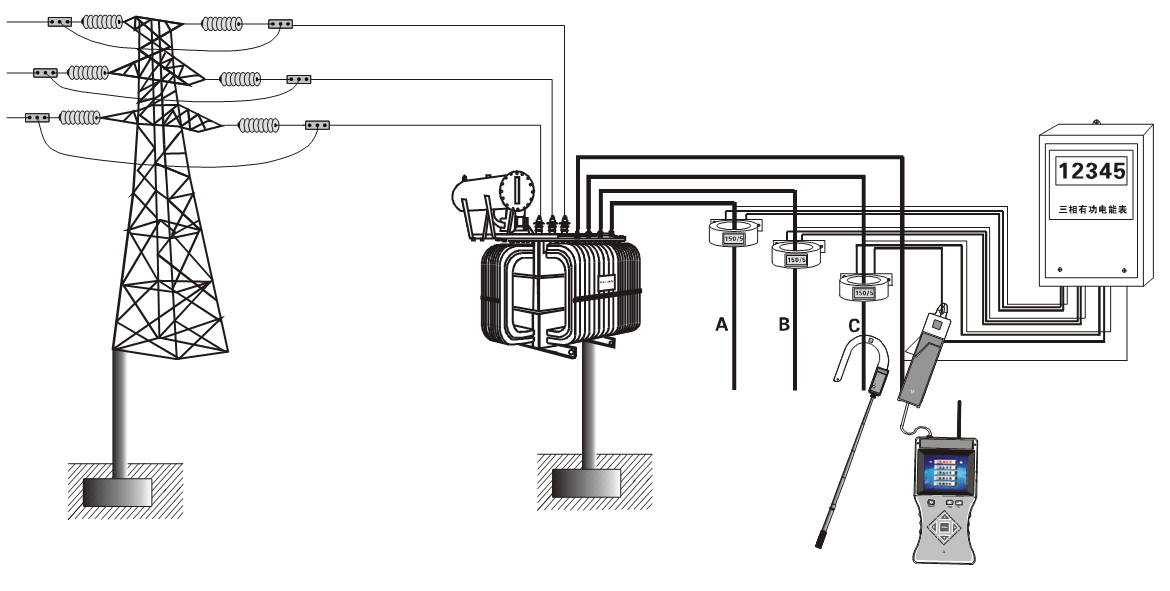

CA6380A无线高低压电流互感器变比测试仪突破传统检测方式,专为在线测量运行中的35kV以下(如:10kV35kV)的高低压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的,由一次高压钩式检测仪、低压柔性电流钳、接收器(主机)、二次电流钳、绝缘杆等组成,三种不同方式的电流钳,满足各种场所测试。广泛应用于变电站、发电厂、工矿企业、检测站、用电管理部门、维修部门进行电流测试、用电计量检查作业等。

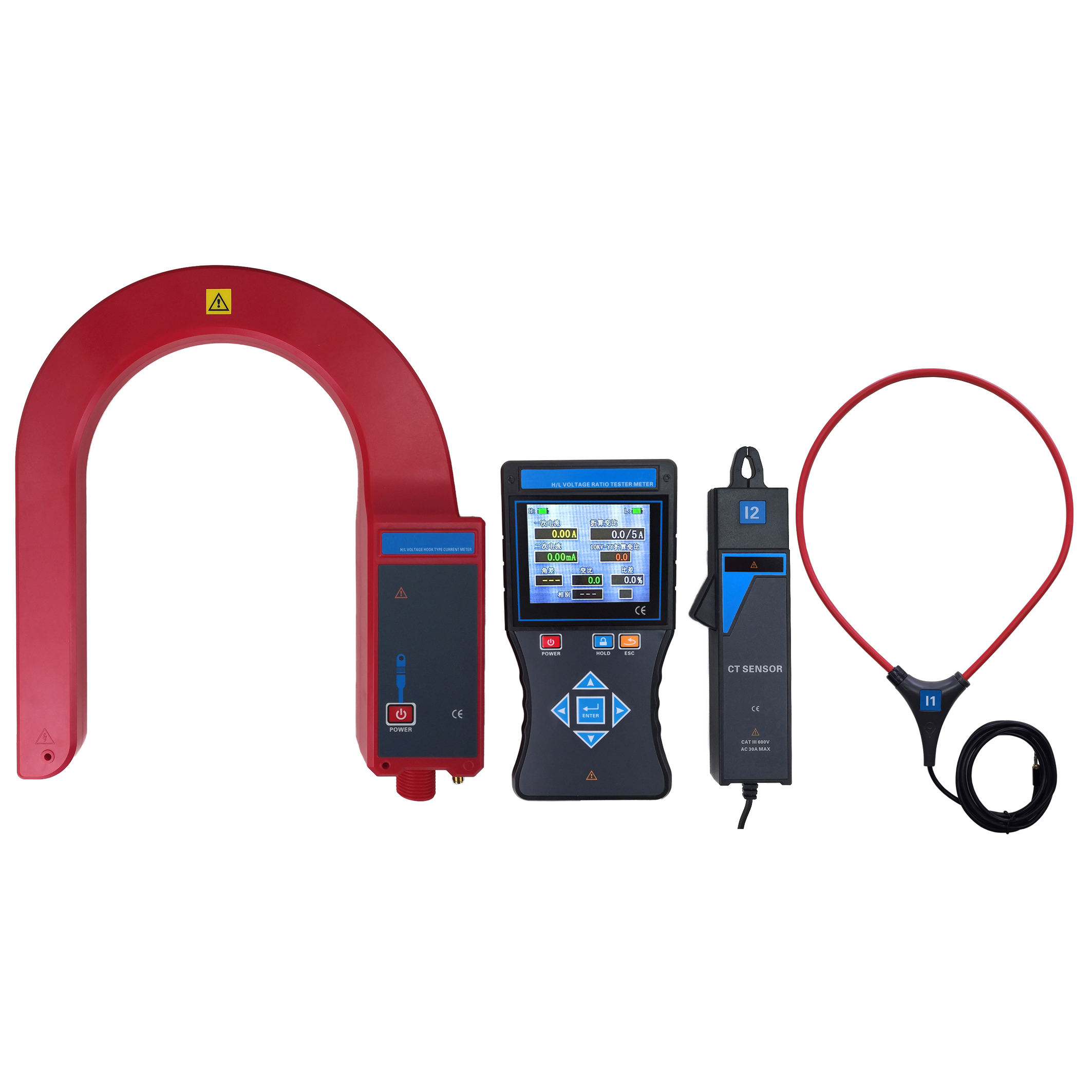

CA6380A无线高低压电流互感器变比测试仪,一次高压钩式检测仪内置双层柔性线圈,轻便、精度高、量程广、线性度好,连接伸缩绝缘杆,能在线测试35kV以下的裸导线或汇流母线,或110kV以下具有安全绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米,电流量程为AC 0~5000A,测量导线或电缆最大外径为Ф168mm,可测量母排最大尺寸为168mm×245mm。一次高压钩式检测仪可以挂在线路上测试,节省操作人员体力。

CA6380A无线高低压电流互感器变比测试仪,低压柔性电流钳,电流量程为AC 0~10000A,测量导线或电缆最大外径为Ф300mm;二次钳钳头尖细,非常适合于排线密集的场所;接收器主机采用3.5寸真彩液晶屏,图形界面显示,清晰直观;绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能,监控软件具有历史数据读取、查阅、保存、打印等功能。

高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试;变压器两侧电流大小、变比在线测试;负荷电流、大电流、漏电流测试

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

测试方式

高压一次钩式CT,可以挂在线路上测试

低压一次柔性CT

二次钳形CT

传输方式

433MHz无线传输,直线传输距离约160m

显示模式

3.5寸真彩液晶屏显示,上下箭头键调整背光亮度

高低压切换

测试界面下按左右箭头键切换选择测试高压CT变比还是测试低压CT变比

可测线径

钩式检测仪:Ф168mm导线,或168mm×245mm母排

柔性电流钳:Ф300mm(可定制更大内径的线圈)

低压电流钳:Ф7.5mm×13mm

测量范围

钩式检测仪AC 0.00A~5000A

柔性电流钳:AC 0.00A~10000A

低压电流钳AC 0.00mA20A

分 辨 力

钩式检测仪:10mA

柔性电流钳:10mA

低压电流钳:0.01mA

高压一次电流精度

0.00A99.9A: ±2%±5dgt (23℃±3℃,80%RH以下)

100A499A: ±3%±5dgt (23℃±3℃,80%RH以下)

500A5000A: ±4%±5dgt (23℃±3℃,80%RH以下)

低压一次电流精度

0.00A99.9A: ±3%±5dgt (23℃±3℃,80%RH以下)

100A10kA: ±3%±3dgt (23℃±3℃,80%RH以下)

二次电流精度

0.00mA20A: ±2%±5dgt  (23℃±3℃,70%RH以下)

两种变比显示:(一二次回路实测电流变比;以二次回路5A的折算变比;变比最大19999

自动换档

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m(5)

数据存储

5000

采样速率

1/

仪表尺寸

高压检测仪:长宽厚310mm×270mm×52mm

低压柔性钳:长宽厚146mm×115mm×23mm

接收器:长宽厚250mm×100mm×40mm

二次钳:长宽厚220mm×45mm×30mm

线路电压

高压CT变比测量下,35kV以下裸导线测试,110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作)

数据保持

测量界面下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

位置误差

高压检测仪:A区无位置误差;B区约增加0.2%C区约增加2%

柔性电流钳:被测导线应尽量处于柔性线圈的中心位置,不要靠近开合口处,开合口处测试误差约增大一倍或更多。

数据查阅

进入数据查阅模式后,按箭头键翻阅所存数据

溢出显示

电流超量程溢出功能:“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时,电池电压低符号显示,提醒充电

仪表质量

钩式检测仪:496g(含电池)

接收器:395g(含电池)

柔性钳:190g

电流钳:230g

绝缘杆:1.45kg

总质量:12kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

433MHz同频信号干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

检测仪:2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)

接收器:2000V/rms(外壳前后两端之前)

防滴漏Ⅱ型
