一．产品简介

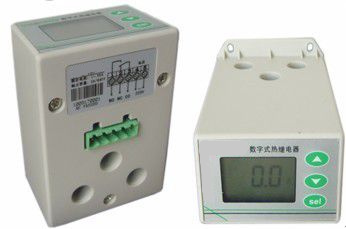

本产品是一款智能型电机过载-马达保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二．主要功能
1、 电流显示：可显示三相平均电流和A、B、C三相电流。
2、 过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时可调,提供五条反时限曲线。
3、 缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
4、 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
5、 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
6、 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，以便于分析故障原因。
7、 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
|
过载保护类 |
F11 |
电动机额定电流 |
TDS-A |
1.0 – 100.0 |
20 |
A |
这个参数可以直接长按Sel键设定。 |
|
TDS-B |
1.0 – 20.0 |
10 |
|||||
|
TDS-C |
2.0～40.0 |
20 |
|||||
|
TDS-D |
2.0～64.0 |
30 |
|||||
|
TDS-E |
2.0～80.0 |
40 |
|||||
|
F12 |
反时限曲线 |
0 - 5 |
1 |
- |
0表示定时限,1-5为反时限,请参见工作原理说明 |
||
|
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
在F12=0时起作用 |
||
|
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
|
|
|
F22 |
三相不平衡动作时间 |
0.1 – 20.0 OFF |
5.0 |
秒 |
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能。 |
||
|
F23 |
缺相动作时间 |
0.1 – 20.0 OFF |
2.0 |
秒 |
|||
|
自动恢复类 |
F51 |
自动恢复次数 |
0 - 10 |
1 |
次 |
发生故障后，故障次数加1，如果故障次数未超过自动恢复次数，则在设定的间隔时间后自动恢复。正常工作时间达到F53设定的时间，则故障次数清零。 F51设为0表示不允许自动恢复 |
|
|
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
|||
|
F53 |
故障次数清除时间 |
1 - 999 |
60 |
分钟 |
|||
|
附加功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
通电若干秒后再吸合继电器，相当于一个时间继电器功能 |
|
|
|
End |
退出设置状态 |
- |
||||
