一、 产品简介

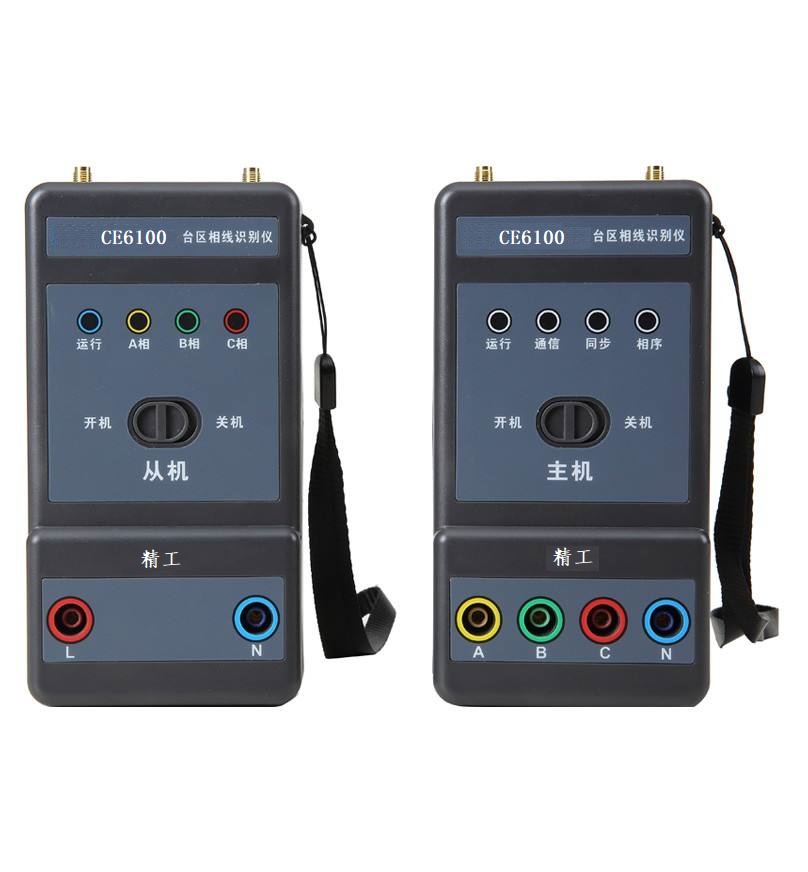

CE6110便携式供电相线识别仪是一种便携式供电相线识别设备，用于识别同一台区的低压供电线路A、B、C相别。CE6110便携式供电相线识别仪由主机、从机、RF天线、测试线组成。

由于城市发展及历史原因，供电网络中的布线较为混乱，自变压器输出至用户的线路无法分清A、B、C各相。这为抢修、排障及新技术、新设备的安装带来许多不便。本仪器通过卫星通信等新技术手段，能快速准确识别同一台区距离较远的线路两点各相线相别是否一致。

CE6110便携式供电相线识别仪仪表通讯距离远（Max可达8公里）台区全覆盖，即便城区建筑物密集台区也能快速判断相线，仪表操作简易，准确直观，体积小携带方便、安全快速，广泛应用于电缆施工、设备安装、线路维护工作，特别适合三相不平衡治理装置安装施工使用。

二、  技术规格

产品型号	CE6110便携式供电相线识别仪
功能	台区相线识别
整机功耗	3W
发射功率	1W
通讯距离	8KM
天线	主机：吸盘天线；从机：胶棒天线
整机质量	1.7kg
额定电压	三相四线：3x220/380V
频率	50Hz
识别时间	≤5秒
一次识别成功率	>99%
从机电源	DC 7.4V 2.6Ah 可充锂电池
主机（从机）尺寸	162mmX85mmX49mm
主机（从机）质量	主机：235g；从机：320g
主机测试线	（鳄鱼夹+弹棒插）线长6M
从机测试线	（表笔+弹棒插）线长1.5M
工作温湿度	-10℃～40℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
绝缘强度	AC 3700V/rms(电路板与外壳之间)

三、 指示灯说明

主机指示灯

【运行】点亮表示主机开始工作

            闪烁表示主机进入正常测试状态

【通信】闪烁表示主机向从机发送信号

【同步】闪烁表示主机时钟已与卫星同步

【相序】点亮表示测试端接线为正相序

不亮表示测试端接线为逆相序或缺相

从机指示灯

【运行】开机状态下慢闪，说明已与卫星时钟同步

开机状态下运行灯不亮，表示尚未与卫星时钟同步

测试时快闪表示从机进入正常测试状态

测试时慢闪表示从机未收到主机信号

【A相】黄色指示灯，点亮表示从机接入的火线是A相

【B相】绿色指示灯，点亮表示从机接入的火线是B相

【C相】红色指示灯，点亮表示从机接入的火线是C相

【电源指示灯】充电时亮红灯说明正在充电亮绿灯说明电池已经充电完成

四、 操作方法

1、 首先将主机的天线接好，主机的2个天线尽量置于室外或靠近窗户；将4条测试线依次接入出线柜(变压器出口处)的A、B、C、N。

为了保证主、从机之间的良好通信，请尽量远离高压线、变压器、大电流导线和干扰大的设备，如SVG等。

2、 拨动主机开关至“开机”位置，运行指示灯点亮。

3、 等待相序指示灯点亮说明接入的ABC为正相序，若相序指示灯不亮，说明接入的ABC为逆相序或缺相，请检查接线。

4、 等待同步指示灯闪烁，若同步指示灯不亮说明未收到卫星信号，请调整主机位置（尽量置于室外或靠近窗户）。

5、 当主机相序指示灯点亮，同步指示灯闪烁，运行指示灯闪烁，通信指示灯闪烁后，就可以将从机带到识别相限现场进行测试了。

6、 在现场将从机的天线接好，拨动从机开关至“开机”位置。

7、 在从机运行指示灯慢闪后即可进行测试。如果运行指示灯不亮，说明未收到卫星信号，请到户外开阔处开机，等待运行灯慢闪后保持开机，再回到测试点测试。

8、 测试时将2个测试线依次接入被测线路火线L和零线N进行测试，若是零火线接反，则无法测试，请对调测试线再测即可。

9、 在正常测试时，从机运行指示灯会进入快闪状态，此时亮起的指示灯即为当前所在的相限。若是运行指示灯还是慢闪状态，则说明主从机之间通讯失败，请检查RF天线。

六、 注意事项

1、 主机、从机的零线不能接错，否则可能损坏本仪器或导致相序识别错误。

2、 从机在停止测试半小时后会自动关机。

3、 主机的FR天线和GPS天线尽量置于室外或靠近窗户。

4、 若测试地点位于室内或四周狭小之地，则从机应先在空旷处进行卫星同步，同步后保持开机状态，再进行测试。
